▶ Product Description
Inspired by the demands of AI, Data Center, and High Frequency Trading, Terasic’s TR10a-LPQ (DDR4) is purpose-built for acceleration and high-speed connectivity applications to address the demands of the next-generation high-performance systems.
The TR10a-LPQ is fully compliant with version 3.0 of the PCI Express standard, and supports ultra low-latency, straight connections to two external 40G QSFP+ modules. Also included are five ports of QDRII+ SRAM, high-speed parallel flash memory.
Terasic partners with leading IP providers to offer cutting-edge solutions for financial, networking, and a variety of high-speed connectivity applications.
 |  | |
| Algo-Logic | Enyx |
Target Markets:
 |  |  |  |  | ||||
| High Frequency Trading | High Performance Computing | Data Center | Miltary and Aerospace | 5G Connectivity |
▶ Specifications
FPGA
- Intel Arria 10 GX FPGA (10AX115N2F45E1SG)
FPGA Configuration
- On-Board USB Blaster II for FPGA programming
- 1Gbit CFI Flash for FPPx16 configuration
Memory
- 5 Independent 550 MHz QDRII, 18-bits data bus and 72Mbit (up to 288Mbits) for each
(DDR4 memory version are also available. Please contact Terasic sales team .)
Communication and Expansion
- PCIe Low Profile form-factor
- PCIe x16 edge connector (includes dual pcie gen3 x8 interfaces)
- Allows ultra-low-latency, straight connections to 2 external 40G QSFP+ modules
- UART to USB for board management
- With 2x5 timing expansion header for 1pps or other high precision clock inputs
Others
- User LED x4, Button x2, Switch x2
- Fixed Frequency OSC and Programmable Clock Generator
- Power monitor, Temperature monitor, Fan control.
FPGA
- Intel Arria 10 GX FPGA (10AX115N2F45E1SG)
FPGA Configuration
- On-Board USB Blaster II for FPGA programming
- 1Gbit CFI Flash for FPPx16 configuration
Memory
- 5 Independent 550 MHz QDRII, 18-bits data bus and 72Mbit (up to 288Mbits) for each
(DDR4 memory version are also available. Please contact Terasic sales team .)
Communication and Expansion
- PCIe Low Profile form-factor
- PCIe x16 edge connector (includes dual pcie gen3 x8 interfaces)
- Allows ultra-low-latency, straight connections to 2 external 40G QSFP+ modules
- UART to USB for board management
- With 2x5 timing expansion header for 1pps or other high precision clock inputs
Others
- User LED x4, Button x2, Switch x2
- Fixed Frequency OSC and Programmable Clock Generator
- Power monitor, Temperature monitor, Fan control.

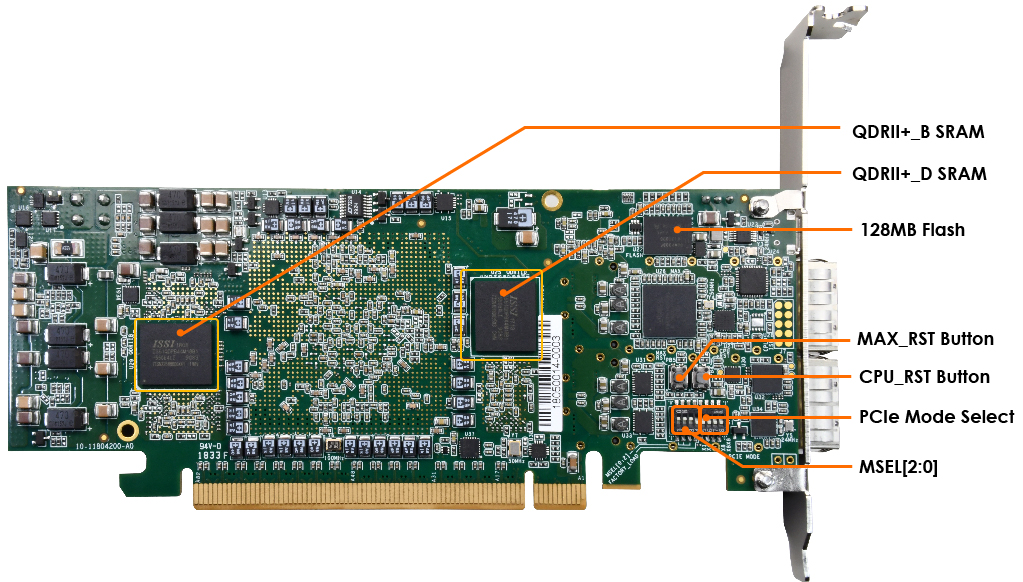

▶ Layout
▶ Layout
TR10a-LP QDRII+ Arria 10 FPGA Development Kit
▶ Resources
Documents
| Title | Version | Size(KB) | Date Added | Download |
|---|---|---|---|---|
| TR10a-LPQ User Manual | 1.1.0 | 8557 | 2019-04-18 |  |
CD-ROM
| Title | Version | Size(KB) | Date Added | Download |
|---|---|---|---|---|
| TR10a-LPQ CD-ROM | 1.0.1 | 2019-04-18 |
