Xilinx Zynq UltraScale+ MPSoC SOM FPGA Core Board XCZU3EG
판매가
690,800 <관세ㆍ부가세 포함>
구매제한
옵션당 최소 1개
구매혜택
할인 : 적립 마일리지 :
배송비
0원 / 주문시결제(선결제) 조건별배송
택배
방문 수령지 : 경기도 성남시 중원구 사기막골로 99 성남센트럴비즈타워2차 B동 913호
상품코드
1000618723
제조사
ALINX
M3EG
0
총 상품금액
총 할인금액
총 합계금액

상품상세정보

Xilinx Zynq UltraScale + MPSoC FPGA Core board(Stamp hole)

4 × ARM Cortex™-A53 ,2 × ARM Cortex™-R5

Mali-400 MP2 GPU and 16nm FinFET+programmable logic combine to encode and decode 4Kx2K (60fps) video, which is an ideal choice for multimedia, automotive ADAS, monitoring, AI intelligence, cloud computing, high-speed data exchange and storage, and other embedded visual applications

·4GB DDR4

  • PS 4G DDR4

·FLASH storage

  • 8GB EMMC FLASH、32MB QSPI FLASH


key Features




Product Performance

Main Parameters

Core board

M3EG

FPGA Chip

XCZU3EG-1SFVC784

Speed Grades

-1

Working Temperature

Industrial Grade,-40°C~85°C

CPU kernel

4 x ARM Cortex™-A53 ,2 xARM Cortex™-R5

CPU frequency

1.2GHz | 500MHz

GPU Graphic processing sheet

Mali™-400 MP2

High speed connection interface

PCIe Gen2 x1 , 1x USB3.0 , Sata 3.1 , DisplayPort 1x Tri-mode Gigabit Ethernet

Common connection interface

1x SD2.0, 1x JTAG

PS DDR4

4GB, 64bit

QSPI | EMMC Flash

32MB | 8GB

Logic Cells

154K

Flip-Flops

141K

LUTs

71K

Max. Distributed RAM

1.8Mb

Total Block RAM

7.6Mb

Clock Management Tiles (CMTs)

3

DSP Slices

360

PS MI/Os

15

PL I/Os

102

PL HP I/Os

96

PL HD I/Os

6

Connection mode

Stamp hole



Functions and interfaces

RAM

4GB DDR4, 64bit

QSPI Flash

One piece of 256Mbit QSPI flash, which can be used as FPGA user data storage

EMMC Flash

8GB, used in zynq system, can be used as a large capacity storage device of the system

Crystal oscillator

One passive crystal oscillator is provided to PS system



Power Supply Parameters

Voltage Input

+5 V DC



Package List

FPGA SoM Board

1

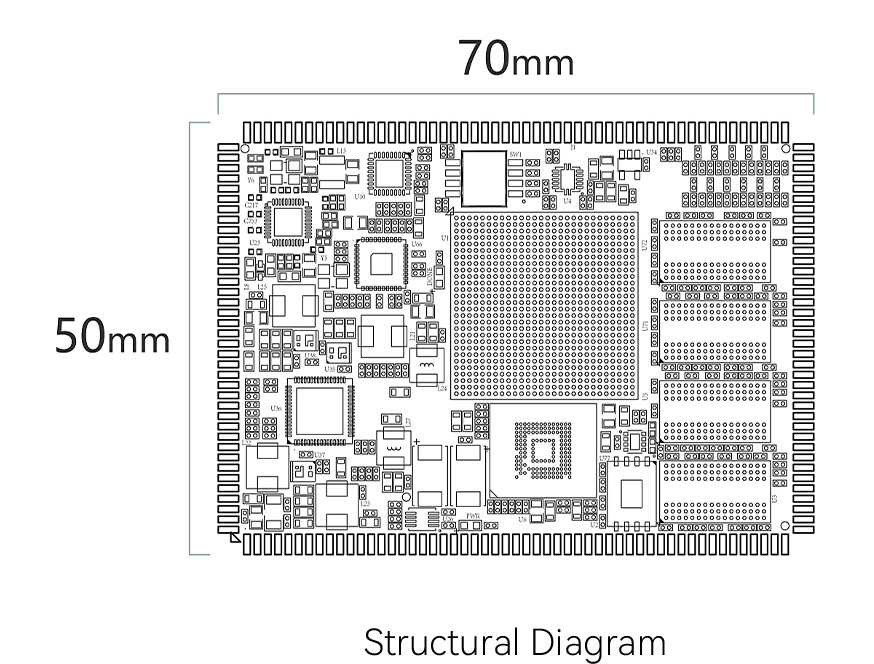

Structure Size

Size Dimension

70mm x 50mm

Number of Layers

16-Layer PCB






uper Combination with Mali™-400 MP2 GPU, 64bit DDR4 RAM

EG SoM-Industrial Grade Chip Dual ARM Application Processor

4x  ARM Cortex™-A53,1.2GHz;2x  Cortex™-R5, 500MHz;PS 4GB DDR4




Get Started Quickly ,Shorten Learning and Development Time

Provide Documents to Study

Provide Schematic, PCB, Size Dimension, Package and Reference Design, that to Accelerate the Development of products with Core Board
