▶ Product Description

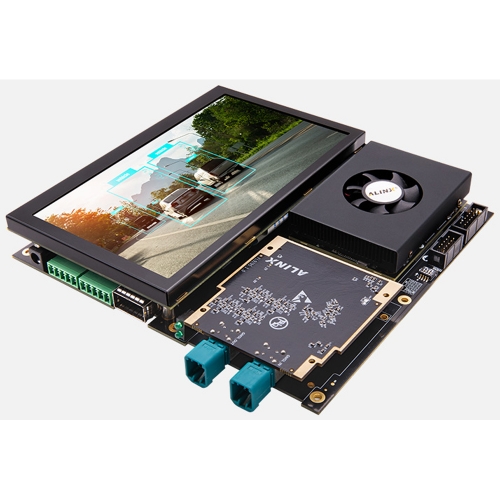

The Z7-A development board equipped with the AMD/Xilinx Zynq™ UltraScale+™ MPSoC-series device, In response to the development needs of the autonomous driving industry, verification of functions such as electronic rearview mirror CMS, multi-channel video capture, multi-channel video injection, and multi-channel video streaming can be achieved.
4-channel GMSL video input/output, 1-channel 1000M Base-T1 interface, 2-channel CAN, can achieve gPTP timestamp synchronization function, ensuring the synchronization of multi-channel data.
▶ Applications
● Verification of video capture scheme
● Verification of video injection scheme
● Electronic rearview mirror CMS
● Verification of video capture and bypass output schemes
▶ Key Features
System-on-Module
● AMD/Xilinx Zynq™ Ultrascale+™ MPSoC:
◆ ARM® quad-core Cortex™-A53 up to 1.3 GHz
◆ ARM® dual-core Cortex™-R5F up to 533 MHz
◆ Mali-400 MP2 GPU
◆ H.264 / H.265 Video Codec
◆ 16nm FinFET+ FPGA fabric
● Pluggable module with 4 x Panasonic board-to-board connectors
● 4 GByte (64-bit) DDR4 SDRAM on PS
● 4 GByte (64-bit) DDR4 SDRAM on PL
● 64 MB QSPI Flash
● 32 GB eMMC FlashBase Board
● 1 x FMC HPC Connectors (FMC1 has 55 pairs lvds io and 8 pairs GTH)
● 1 x M.2 (PCIE Gen2 x4)
● 1 x DP Interface on PS
● 1 x USB3.0 on PS
● 1 x 1000BASE_T1
● 1 x Gigabit Ethernet (1 x PS)
● 1 x UART on PS (USB to UART)
● 1 x QSFP+fiber optic
● 2 x CANFD
● 1x 14-pin Expansion Port (14 pin 2.54mm spacing, Used to connect various modules of ALINX or external circuits designed by users themselves.)
● 1x 40-pin FPC (Connected to the ALINX 7-inch screen AN7000.)
● 1 x JTAG
● 1 x Micro SD
● EEPROM: 4-Kbit I2C Serial EEPROM + 1 x Temperature sensor (LM75)
● 8 x LED (1 x PWR + 1 x DONE + 1 x PS + 1 x PL+ 4 x User indicator light)
● KEY (1 x RESET + 2 x User buttons)
● 12V single supply
● Dimensions: 183.41 x 171.18 mm form factor
▶ Specifications
Development Board Features
Featuring the AMD/Xilinx's Zynq™ UltraScale+™ MPSoC XCZU7EV-2FFVC1156I Adaptive SoC
Design-in Kit – The Fast Way to the Market, to get started with development straight out of the box.
The ALINX development board help shorten time-to-market for any AMD/Xilinx Zynq™ UltraScale+™ MPSoC based application.
* The Z7-A development board consists of a Zynq™ UltraScale+ ™ MPSoC module and base board. If you want to purchase Zynq™ UltraScale+ ™ MPSoC module (ACU7EV) separately.
Please check the Relevant Products at the bottom of the page and click to learn more details.
▶ What's Inside
What's Inside the Box
ALINX AMD Xilinx Zynq™ UltraScale+™ MPSoC XCZU7EV development board and Some accessories
The FAN8060 Heatsink Kit is an optimal cooling solution for ALINX FPGA and SoC modules – it is low-profile and covers the whole module surface.
| System-on-Module | 1 | Base Board | 1 |
|---|---|---|---|
| 7-inch car size LCD screen AN7000 | 1 | Car mounted camera C2211 | 1 |
| 40pin FPC ribbon cable | 1 | Serial decoupling FMC card FL9295 | 1 |
| 12V power supply | 1 | AL321 downloader | 1 |
| 4-in-1 Amphenol Z code Fakra connector coaxial RF cable | 1 | SD Card | 1 |
| 4-in-1 Fakra SMB Automotive ECU Injection Reinjection Connection Line | 1 | USB cable | 2 |
▶ Product Selection Matrix
Product Matrix
| Product Model | Preferred Model | MPSoC | DDR4 SDRAM (PS) | DDR4 SDRAM (PL) | QSPI Flash | eMMC Flash | GTR | GTY | USD Price | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z7-A | √ | XCZU7EV-2FFVC1156I | 4 GB | 4 GB | 64 MB | 32 GB | 4 | 16 | 5990 |
1. For non-preferred models, a minimum order quantity (MOQ) may apply if the products are not in stock.
2. We offer custom configuration, a MOQ applies.
Please contact us for more details.
