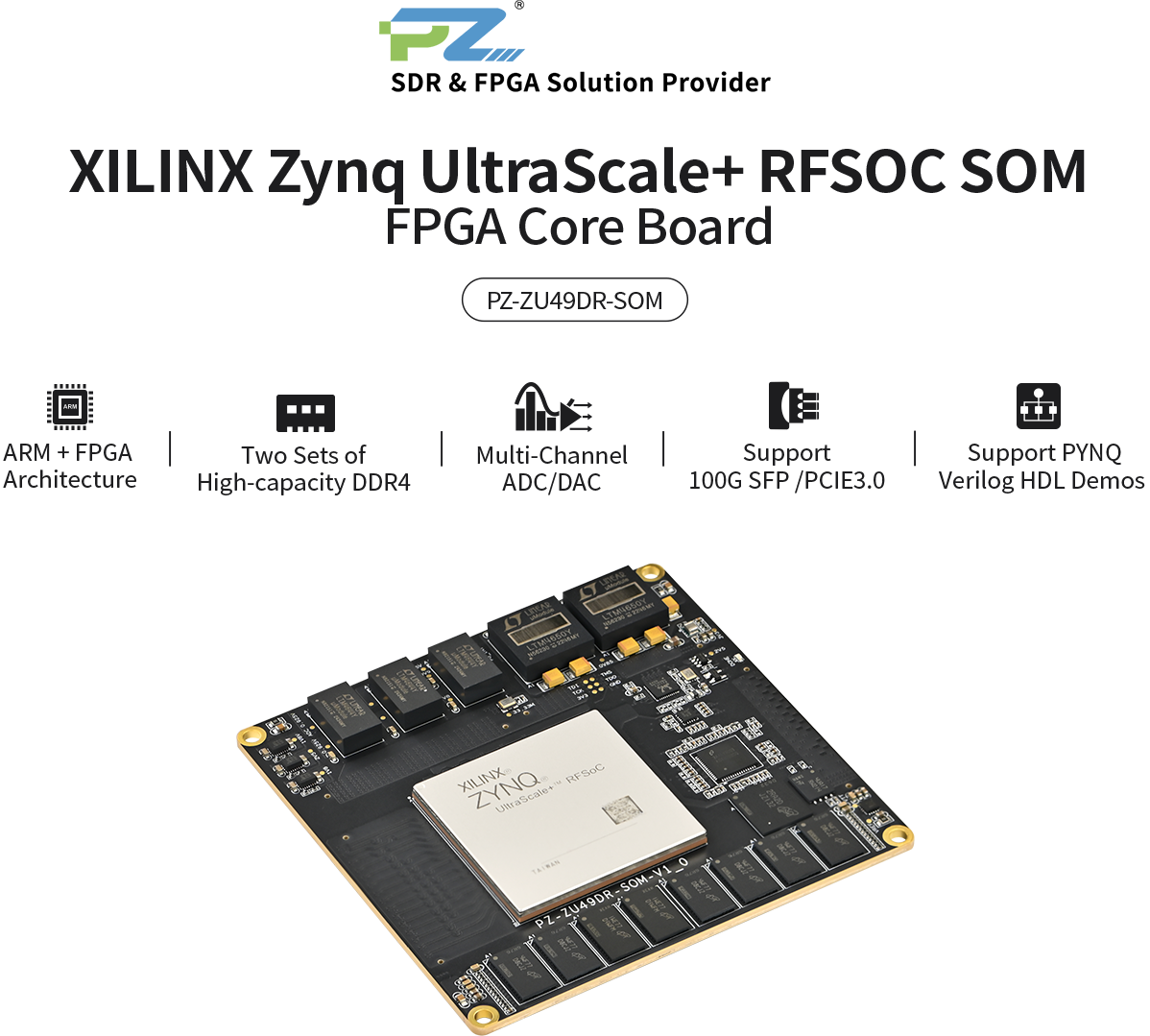

▶ Product Description
▶ Interface Function Display
▶ Product Parameters
Specification
FPGA Core Board | PZ-ZU49DR-SOM |
FPGA Chip | XCZU49DR-2FFVF1760I |
Processor Core | ARM : 4 x Cortex-A53 1.333Ghz RPU : 2 x Cortex-R5 533Mhz |
Speed Grade | 2 |
Chip Level | Industrial Grade（-40°C~+85°C） |
Logic Cells | 930K |
Lookup Tables | 425k |
DSP Slices | 4272 |
BLOCK RAM | 38Mb |
DDR4 | PS Side 8GB 2400Mhz*64bit / PL Side 8GB 2400Mhz*64bit |
QSPI FLASH | 2 Channel (QSP0+QSPI1)/512Mb per Chip, 1Gb Total |
EMMC | 32GB, to Store Startup Files and User Files |
Start-up Mode | JTAG/QSPI/SD/EMMC, Onboard DIP Switch Selection |
ADC Channel | 16 Channels / Sample Rate 2.5Gsps |
DAC Channel | 16 Channels / Sample Rate 9.85Gsps |
Gigabit Ethernet | PS Side 1 |
PS Side GTR Interface | 4 Paris of TX/RX |
PL Side GTY Interface | 16 Paris of TX/RX |
Voltage / Current | 8-12V/5A (Recommended 8V) |
Number of Expansion IOs | MIO: 38 ( Fixed 1.8V ) HP: 144 (1.2/1.8V adjustable, default 1.8V) HD: 96 (1.8/2.5/3.3V adjustable, default 3.3V) |
Clock | One Single-ended 33.3333MHz crystal for PS One Differential 200MHz crystal for PL One Differential 125M crystal for GT interface One Dedicated Clock Chip for ADC/DAC |
Technology | Immersion Gold Process, 0.635mm spacing, 240P Connectors x 4 |
Core Board Form Factors | 3.94 inch x 3.94 inch (100mm x 100mm) |

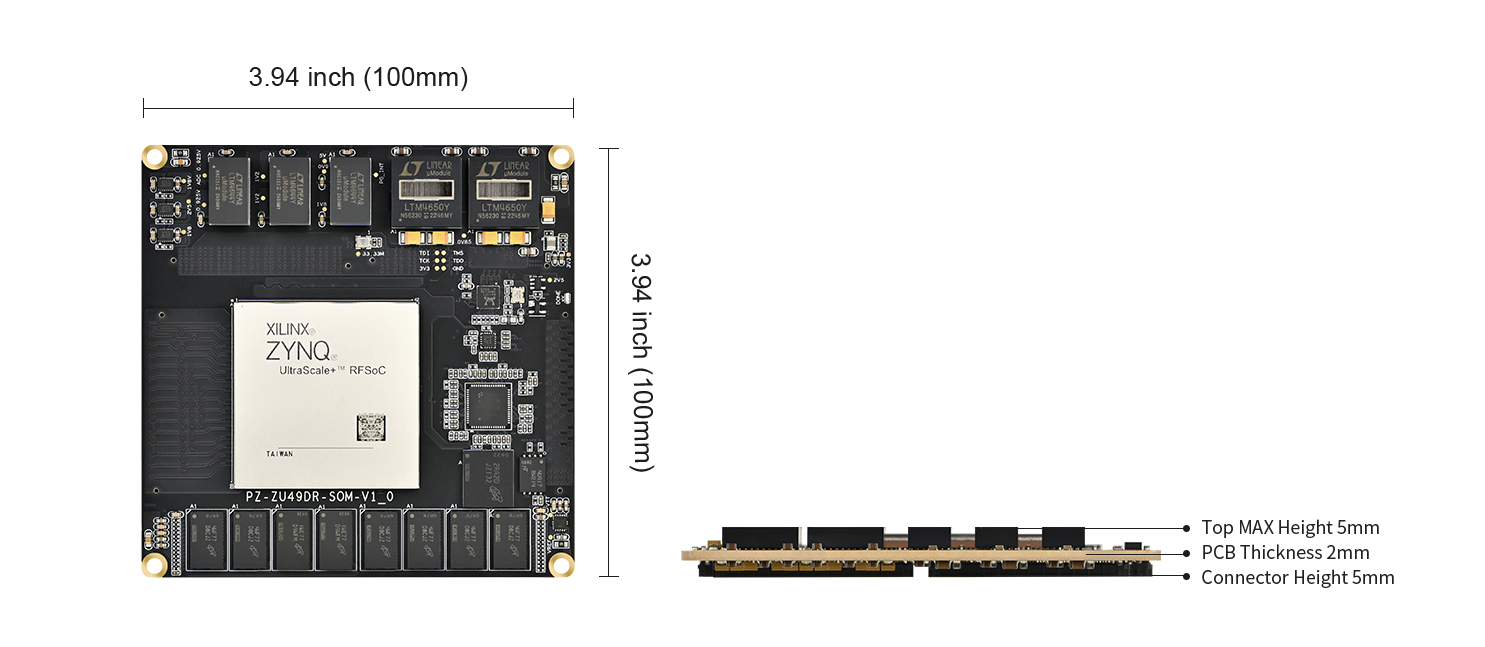

▶ Product Dimensions
▶ Standard Delivery List
▶ Documentations and Data
제품 배송시 관련 문서 및 자료들을 주문자 이메일로 보내 드립니다.관련 상품
배송안내
● 이니프로에서 판매하는 모든 제품은 이니프로에서 통관 처리후 우체국 택배로 배송됩니다.
● 국내재고가 있는 경우 결제일로부터 3~4 영업일 안에 배송됩니다.
● 국내재고가 없는 경우 배송에 결제일로부터 2주 정도 소요됩니다.
● 현재 국내재고가 있는지 확인하시려면 1:1 문의 게시판에 남겨주시거나 sales@inipro.net 으로 메일을 보내주시기 바랍니다.
● 제조사 재고가 부족하여 3주 안에 배송이 어려울 경우 메일로 안내해 드리니 참고하시기 바랍니다.
교환 및 반품안내
● 본 상품은 해외 재고 상품으로 기본적으로 교환 및 반품 처리가 어렵습니다.
● 상품에 따라 교환 및 반품 처리가 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
환불안내
● 본 상품은 해외 재고 상품으로 기본적으로 환불 처리가 어렵습니다.
● 상품에 따라 환불이 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.

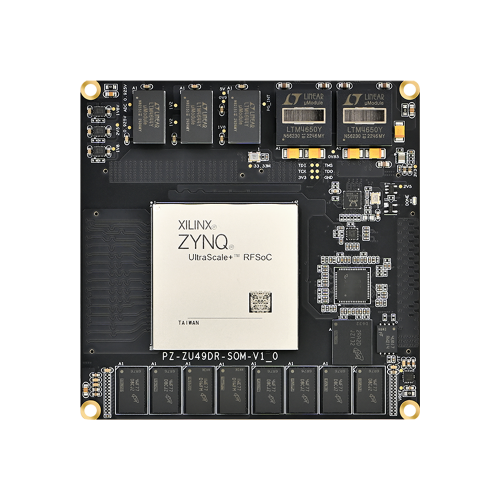

이미지 확대보기PZ-ZU49DR-SOM
