상품상세정보

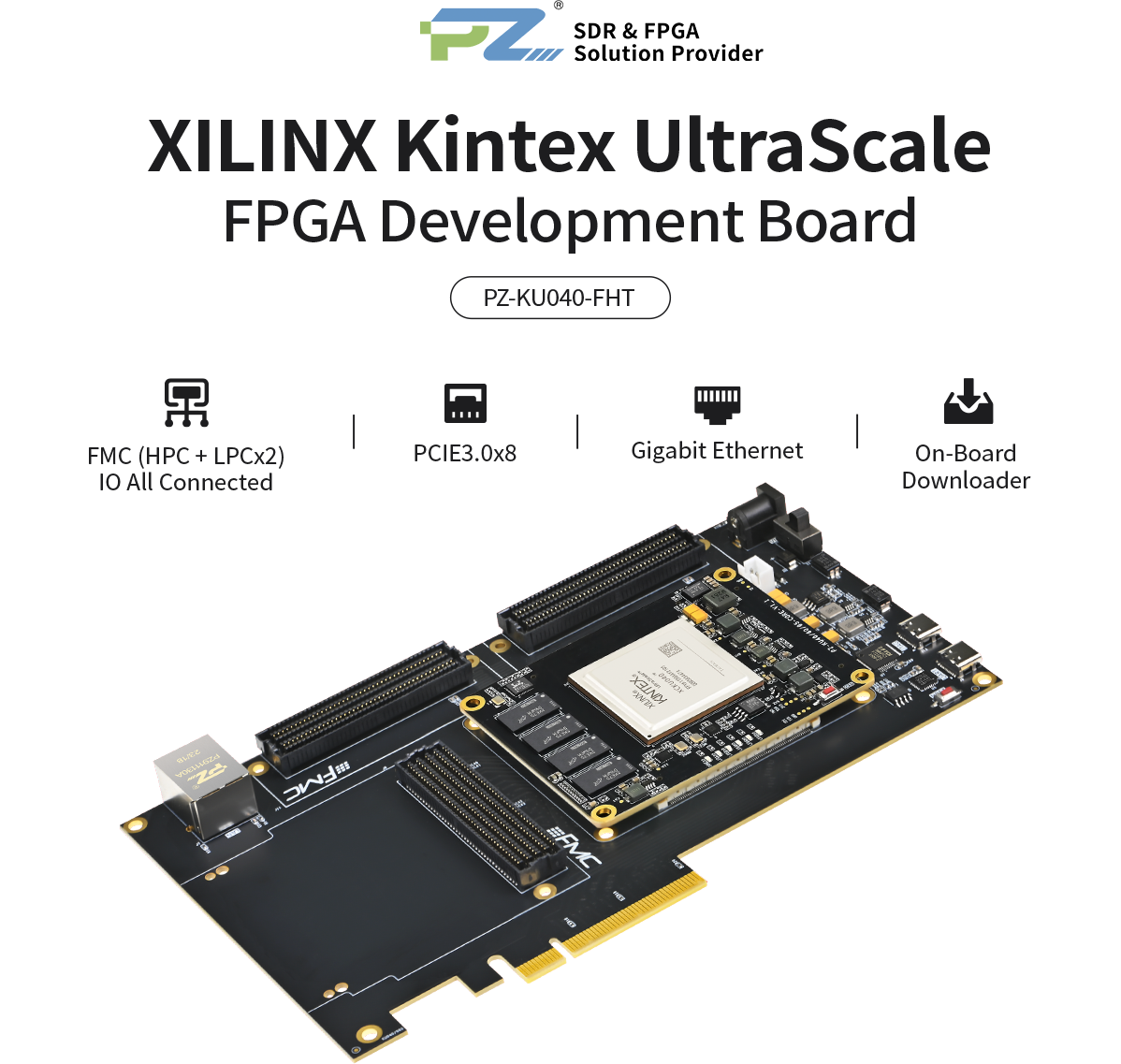

▶ Product Description

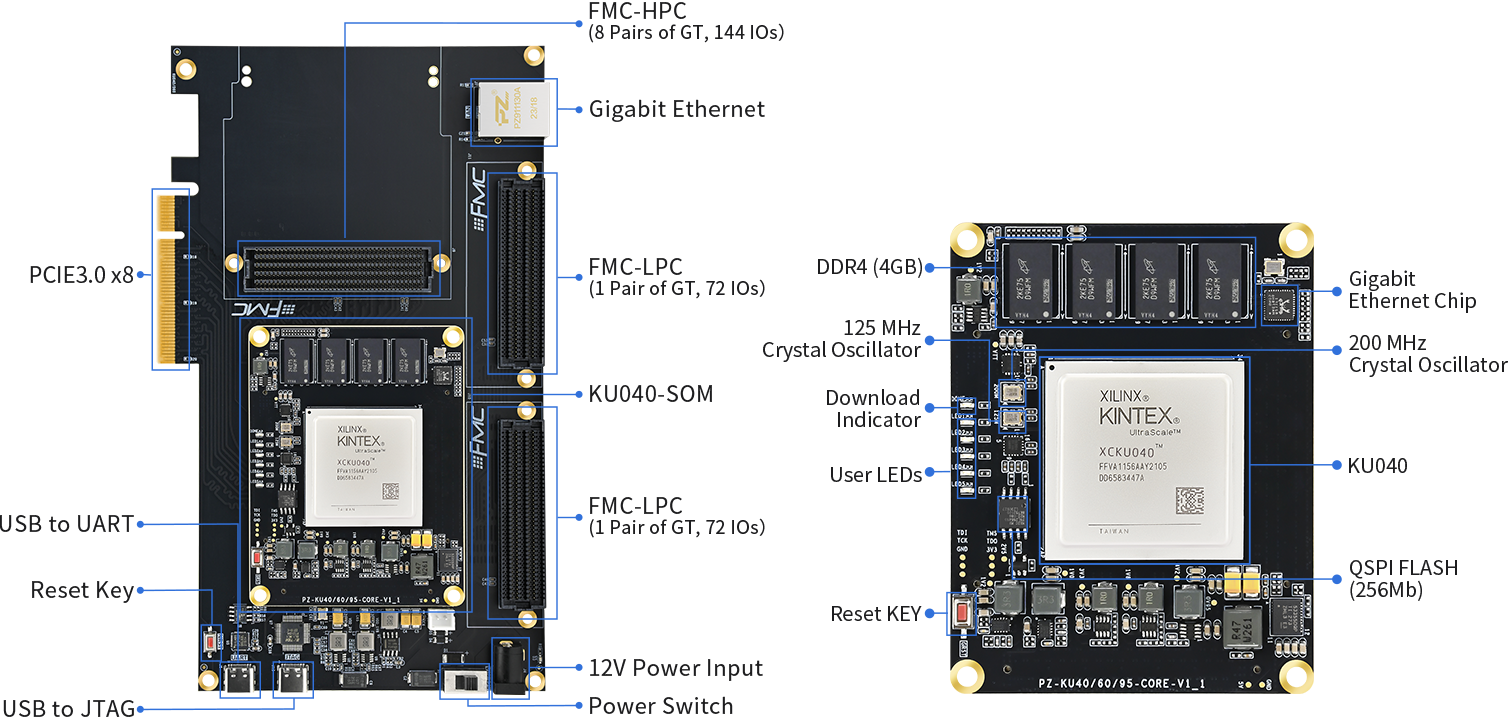

▶ Interface Function Display
▶ Product Parameters
Core Board Main Parameters
FPGA Dev. Board | PZ-KU040-FHT-KFB |
FPGA Chip | XCKU040-2FFVA1156I |
Speed Grade | 2 |
Chip Level | Industrial Grade（-40°C~+85°C） |
Logic Cells | 530K |
Lookup Tables | 242400 |
Flip-Flops | 484800 |
DSP Slices | 1920 |
BLOCK RAM | 21.1Mb |
DDR4 | 4GB/64bit Width |
QSPI FLASH | 256Mb + 256Mb, to Store Startup Files and User Files |
Start-up Mode | JTAG/QSPI, The Default Boot Mode is QSPI |
User LEDs | 5 |
Number of GTH | 20 Pais of TX/RX |
Number of IO | 296 single-ended HR: 8 single-ended (default 3.3V) HR: 24 Differential Pairs /48 Single-ended (1.8V/2.5V/3.3V adjustable) HP: 120 Differential Pairs/240 Single-ended (1.2V/1.8V adjustable) |
Crystal Oscillator | 200MHz Differential Crystal for FPGA 125MHz Differential Crystal for the GT Transceiver Reference Clock |
Core Board Form Factors | 3.30 inch x 2.55 inch (83.8mm x 64.8mm) |
Interfaces and Function
JTAG Downloader | 1 |
UART | 1 |
Gigabit Ethernet | 1 |
PCIE3.0 | x8 |
FMC Interface | HPC (8 Pairs of GT, 144 IOs), 2 x LPC (1 Pairs of GT, 72 IOs) |
Voltage / Current | 12V/3A |
Board Form Factors | 7.68 inch x 4.13 inch (195mm x 105mm) |
Technology | Black Matte. Immersion Gold Process |

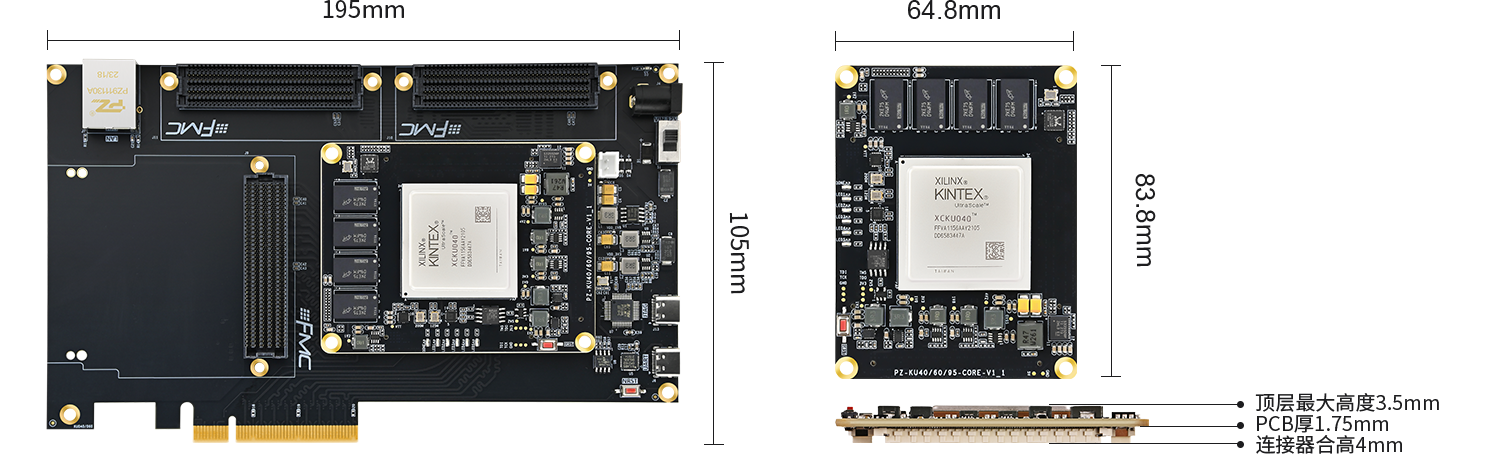

▶ Product Dimensions
▶ Demos Come with the Board
Contact Customer Service after Purchase Files Saved in Google Drive/ Yandex/ Dropbox
Demos Constantly Being Updated... ...
- 1
FPGA Logic Demos
- 01.
Vivado Installation
- 02.
FLASH Curing
- 03.
LED Flashing
- 04.
LED PWM Control
- 05.
FPGA on-chip RAM Read and Write
- 06.
FPGA on-chip ROM Read and Write
- 07.
FPGA on-chip PLL Configuration
- 08.
FPGA on-chip FIFO Read and Write
- 09.
FPGA side DDR4 Control Read and Writee
- 10.
I2C Read and Write E2PROM
- 11.
Uart Transceiver
- 12.
Gigabit UDP Based on RTL8211
- 13.
PCIE Speed Test
- 14.
High Speed ADC-AD9643 Acquisition (250MSPS)
- 15.
UDP Transmission of High-speed ADCAcquisition Data
- 01.
- 2
Microblaze Parts
- 01.
Microblaze LED
- 02.
Microblaze Uart
- 03.
Microblaze GPIO Interrupt
- 04.
Microblaze DMA LOOP
- 05.
Microblaze XADC
- 06.
Microblaze Lwip TCP loop
- 01.
- 3
FMC Topics(FMC daughter board is required)
- 01.
USB3.0 (PZ-FL3014)
- 02.
High Speed ADC (PZ-FL9643S)
- 03.
High Speed ADC/DAC (PZ-FL4322)
- 04.
Multi-Channel High-Speed ADC (PZ-FL9643D）
- 05.
Multi-Channel Domestic High-Speed (PZ-FL2514D)
- 06.
Ultra High Speed ADC/DAC (PZ-FH8052)
- 07.
Medium-Speed ADC/DAC (PZ-FL3867)
- 08.
Multi-Channel Medium Speed DAC (PZ-FL9767D）
- 09.
Quad 100Gb Ethernet (PZ-FL8710F)
- 10.
Quad 1000Gb Ethernet (PZ-FL8211F)
- 11.
Software Defined Radio (PZ-FL9361/PZ-FH9371/PZ-FH9009/PZ-FH9026）
- 01.
- 4
PCIE Topics
- 01.
QT Environment Setup
- 02.
PCIE GPIO Control
- 03.
PCIE DDR Cache Interrupt
- 04.
PCIE Monocular OV5640 Image Experiment
- 05.
PCIE High-speed ADC Acquisition Experiment
- 01.

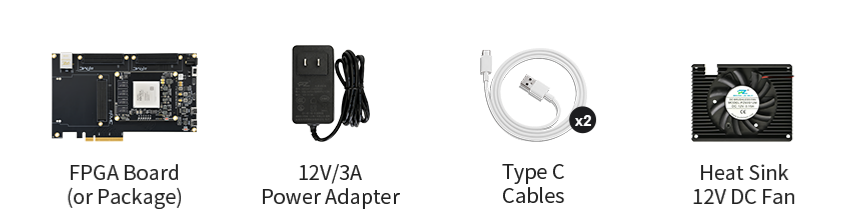

▶ Standard Delivery List
.png)

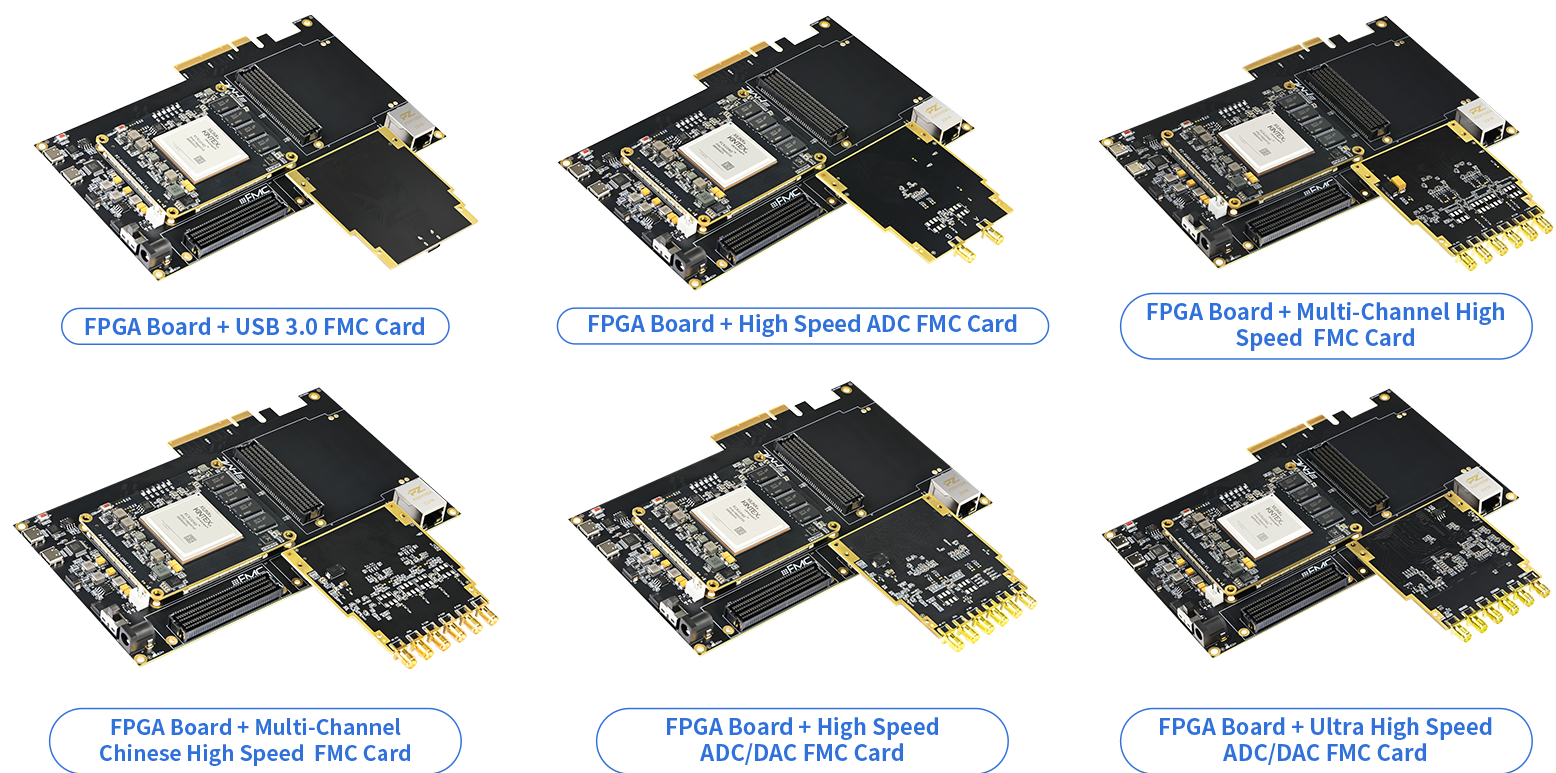

▶ Solution Display
▶ Documentations and Data
제품 배송시 관련 문서 및 자료들을 주문자 이메일로 보내 드립니다.관련 상품
배송안내
● 이니프로에서 판매하는 모든 제품은 이니프로에서 통관 처리후 우체국 택배로 배송됩니다.
● 국내재고가 있는 경우 결제일로부터 3~4 영업일 안에 배송됩니다.
● 국내재고가 없는 경우 배송에 결제일로부터 2주 정도 소요됩니다.
● 현재 국내재고가 있는지 확인하시려면 1:1 문의 게시판에 남겨주시거나 sales@inipro.net 으로 메일을 보내주시기 바랍니다.
● 제조사 재고가 부족하여 3주 안에 배송이 어려울 경우 메일로 안내해 드리니 참고하시기 바랍니다.
교환 및 반품안내
● 본 상품은 해외 재고 상품으로 기본적으로 교환 및 반품 처리가 어렵습니다.
● 상품에 따라 교환 및 반품 처리가 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
환불안내
● 본 상품은 해외 재고 상품으로 기본적으로 환불 처리가 어렵습니다.
● 상품에 따라 환불이 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.

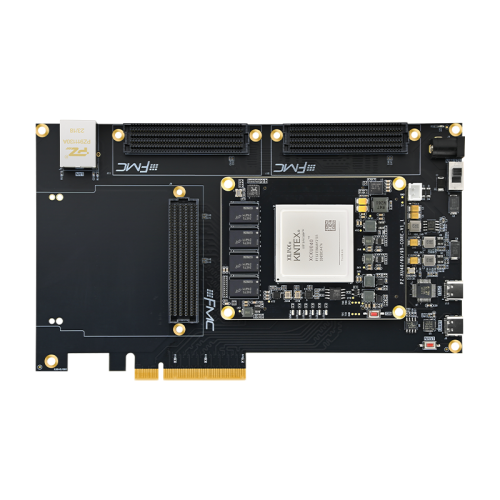

이미지 확대보기PZ-KU040-FHT-KFB
