▶ Product Description

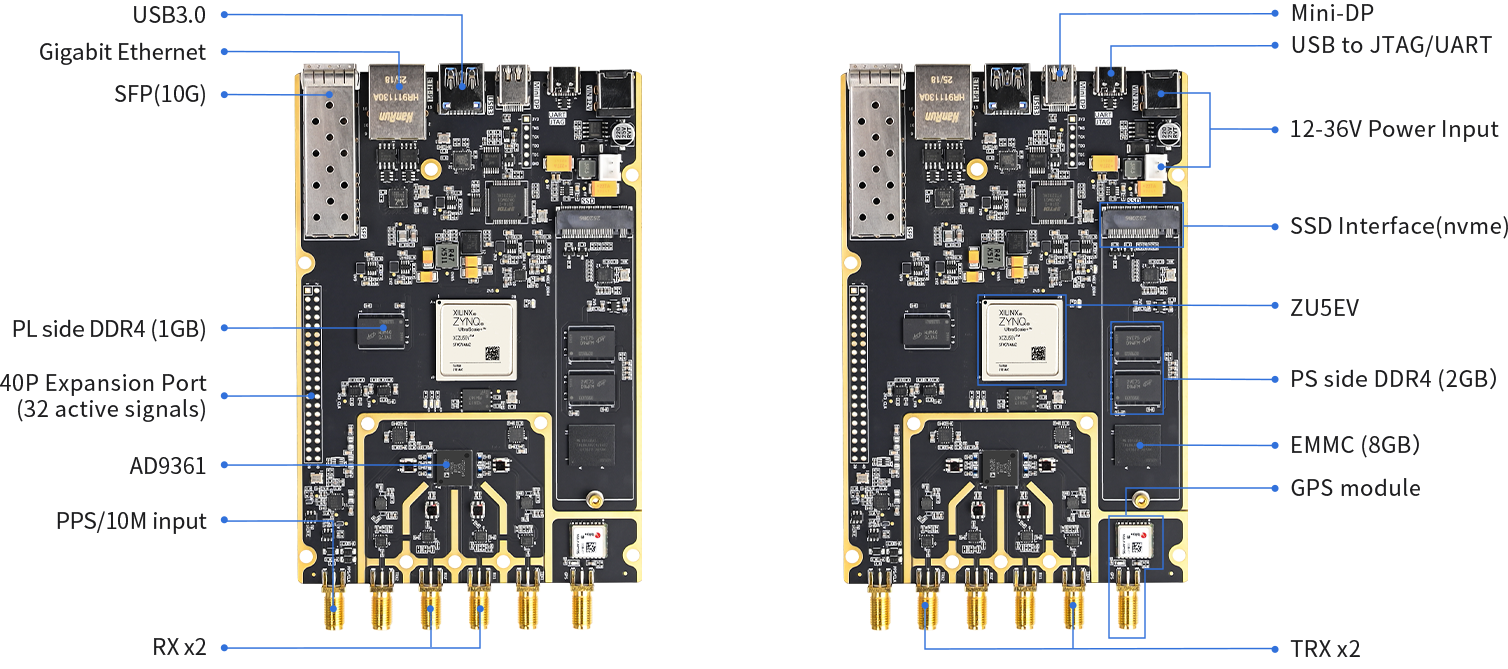

▶ Interface Function Display
▶ Product Parameters
PZSDR Main Parameters
SDR Module | P501 |
FPGA Chip | XCZU5EV-2SFVC784I |
Processor Core | 4 x Cortex-A53-1.3Ghz 2 x Cortex-R5-533Mhz |
Logic Cells | 256K |
Lookup Tables | 234000 |
Flip-Flops | 117000 |
DSP Slices | 1248 |
BLOCK RAM | 5.1Mb |
RF Chip | AD9361 |
Frequency range | 70M-6Ghz |
Signal Bandwidths | 200K-56Mhz |
Power Amplifier | 22dbm |
DDR4 | PS Side 2GB、PL Side 1GB |
QSPI FLASH | 256Mb |
RF Clock | 40 MHz VCTCXO (0.5 ppm) / External Input |
Gigabit Ethernet | PL Side 1 Gigabit Ethernet |
USB3.0 | 1 |
UART | 1 |
JTAG | 1 |
SD Card Slot | 1 |
GPS | 1 |
PPS/10M input | 1 |
External Clock Input | 1 |
Expansion Port IOs | 40-pin 2.54mm pitch connector (including 5V/3.3V power supplies, 32 signal lines) |
Form Factors | Board: 148mm x 100mm ( 5.83 inch x 3.94 inch ) with Shell: 155mm x 110mm x 28mm |
Protection Class | All External Interfaces are Protected against Static Electricity, Clock/RF are Shielde |
Power Supply | 12-36V ultra-wide voltage power supply (Max 50V) |
Operating temperature | -40°C~+85°C |

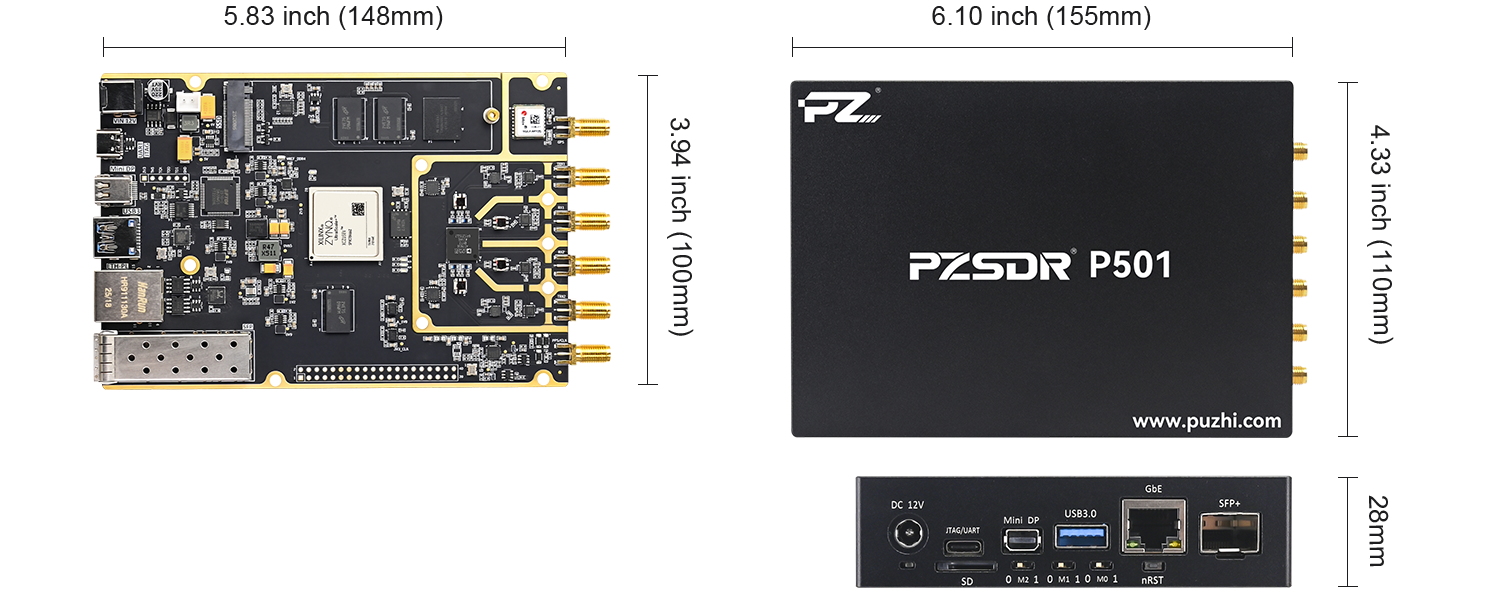

▶ Product Dimensions
▶ Rich Support Resources
Initial Code & Firmware | 1. ADI-NOOS Bare-Metal Test Code 2. ADI-FMCOMMS3 Compatible Firmware 4. ADl-IIO-USB3.0 (NCM-3.75G)-EMMC Test Firmware |
Open-source Project Support | 1. ADI IIO-oscilloscope 2.Spectrometer Upper Computer Software |
Software Support | 1. libiio 2. ADI IIO-oscilloscope 3.Upper Computer Acquisition and Processing Software |

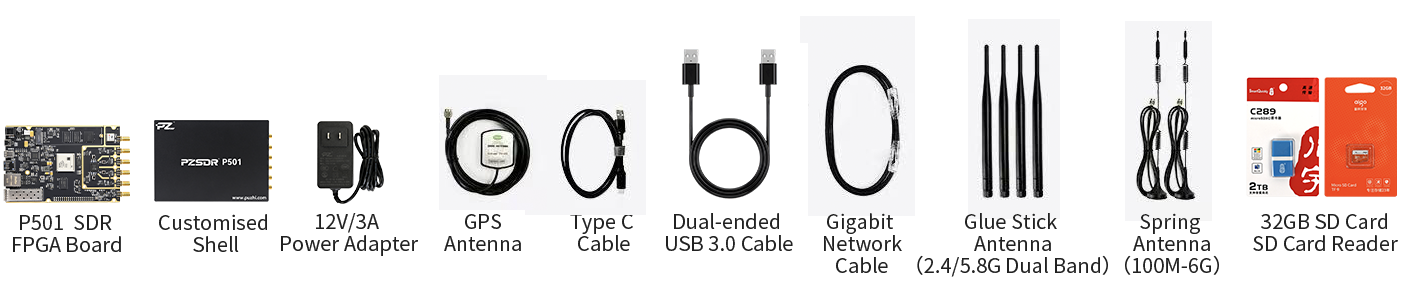

▶ Standard Delivery List
▶ Documentations and Data
제품 배송시 관련 문서 및 자료들을 주문자 이메일로 보내 드립니다.
배송안내
● 이니프로에서 판매하는 모든 제품은 이니프로에서 통관 처리후 우체국 택배로 배송됩니다.
● 국내재고가 있는 경우 결제일로부터 3~4 영업일 안에 배송됩니다.
● 국내재고가 없는 경우 배송에 결제일로부터 2주 정도 소요됩니다.
● 현재 국내재고가 있는지 확인하시려면 1:1 문의 게시판에 남겨주시거나 sales@inipro.net 으로 메일을 보내주시기 바랍니다.
● 제조사 재고가 부족하여 3주 안에 배송이 어려울 경우 메일로 안내해 드리니 참고하시기 바랍니다.
교환 및 반품안내
● 본 상품은 해외 재고 상품으로 기본적으로 교환 및 반품 처리가 어렵습니다.
● 상품에 따라 교환 및 반품 처리가 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
환불안내
● 본 상품은 해외 재고 상품으로 기본적으로 환불 처리가 어렵습니다.
● 상품에 따라 환불이 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.

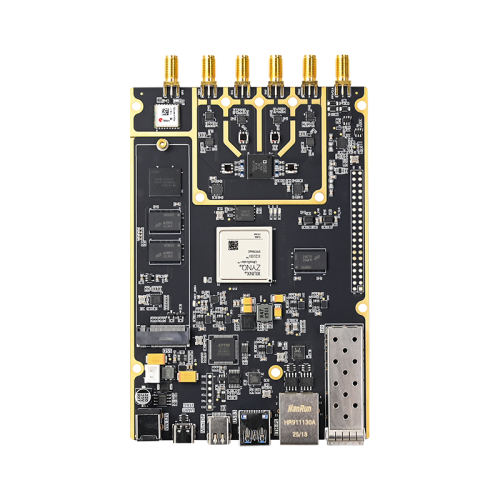

이미지 확대보기P501
