Notice for purchase:
The core boards of this series are AC7010 and AC7010C.
The two models will be delivered randomly according to the inventory, please distinguish them according to the QR code label
Xilinx Zynq 7000 SoM FPGA Core Board
ARM+FPGA SOC Technology
Ultra Small Size, Dual-Core ARM Cortex-A9, Industrial Grade
key Features
PRODUCT PARAMETERS
Core Board Parameters
Core Board Chip
AC7010
FPGA Chip
XC7Z010-1CLG400I
Kernel
Dual-Core ARM Cortex-A9
RAM
DDR3 512MB, Data Rate 1066Mbps
Chip level
Industrial grade, working temperature -40 °c~85 °C
Logic Cells
28k
Look-Up Tables (LUTs)
17600
CLB Flip-Flops
35200
Multiplier
80
Block RAM
85K
PS MIO
8
PL IO
94

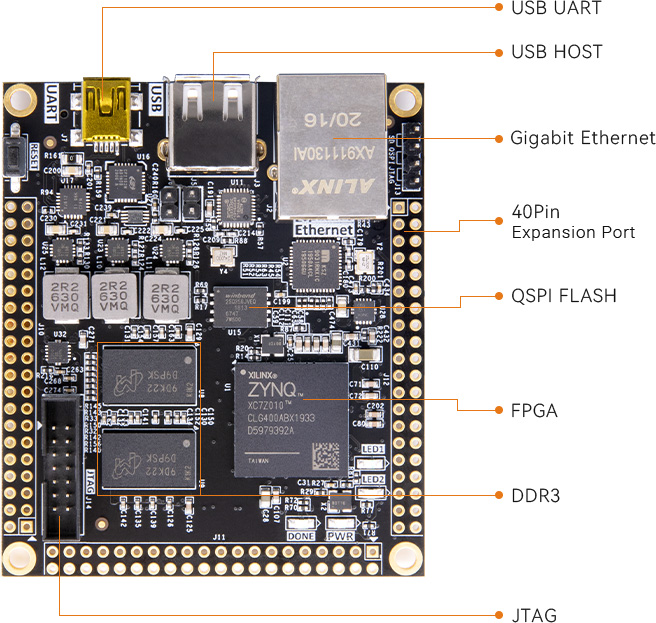

Interface and Function
DDR3
Can be Used as ZYNQ Chip Data Cache, Operating System Memory
QSPI Flash
256Mbit, Used for Storage of System Files and User Data
Ｃrystal Oscillator
33.333Mhz, Provide Stable Clock Source for the PS System
50MHz, Provide Extra Clock for PL Logic
Gigabit Ethernet
10 / 100 / 1000M Ethernet with RJ-45 Interfaces for Data Exchange
JTAG
14-Pin JTAG Interface to Debug and Download ZYNQ System
ＬEDs
2 User LEDs, 1 Controlled by PS, 1 Controlled by PL
USB HOST
Used for Connect USB Peripherals such as Mouse, Keyboard and U-Disk
USB OTG
Used for OTG Communication with PC or USB Device
USB Uart
Used for Power the board or Serial Communication with External Devices
KEYs
1 Reset Keys, used to reset CUP
Expansion Port
Three 40-Pin Expansion Ports ( 0.1 inch Pitch ), Expand the IOs Connect with 7 inch LCD Screen, Camera, AD/DA and Other Modules.
Micro SD Card Slot
1 Micro SD TF Card, Store Operating System Image and File System
Start Mode
Three Startup Modes: JTAG Debugging, QSPI FLASH and SD Card
Power Supply Parameters
Power by
USB Cable
Package List
FPGA Core Board
1
Card Reader
1
Mini USB Cable
1
Pin
2
TF Card
1
Pillar
4 Pieces
Structure Size
Size Dimension
2.95 inch x 2.52 inch
Number of Layers
8-Layer FPGA Development Board PCB
Expansion Port Definition
Super Combination with DDR3 Memory
Industrial Grade Chip ARM Dual-Core CortexA9
2x ARM Cortex-A9, 766MHz; 1GB RAM
Get Started Quickly, Shorten Learning and Development Time
Provide Documents to Study
Provide Schematic, PCB, Size Dimension, Package and Reference Design, that to Accelerate the Development of products with Core Board
Low Power Consumption, High Performance
Rich Expansion Interfaces
Apply to High-speed Data Communication and Acquisition Video,Audio,Image Acquisition and Processing, Machine Vision, Motion Control
