PANGOMICRO Logos PGL12G FPGA SoM Core Board P12
판매가
79,420 <관세ㆍ부가세 포함>
구매제한
옵션당 최소 1개
구매혜택
할인 : 적립 마일리지 :
배송비
11,000원 / 주문시결제(선결제) 조건별배송
택배
방문 수령지 : 경기도 성남시 중원구 사기막골로 99 성남센트럴비즈타워2차 B동 913호
상품코드
1000618940
제조사
ALINX
P12
0
총 상품금액
총 할인금액
총 합계금액

상품상세정보

China PANGOMICRO Logos FPGA SoM Core Board

High speed data communication, video image processing, high-speed data acquisition




Key Features

·Core board




Product Parameters



SoM Core Board Parameters

FPGA Chip

PGL12G-6CFBG256

Working Temperature

Commercial 0°C~70°C

RAM

32MB SDRAM

QSPI Flash

8MB

LUT4

12480

Flip-Flops

15600

Distributed RAM

85Kbit

Block RAM Number

30 (18Kbit)

Block RAM

540Kbit

PLL

4

IO

106

differential pair

51

APM

20 (18*18)

ADC hardcore

1

AES

1

Connector

80-pin x 2

Speed Class

-6

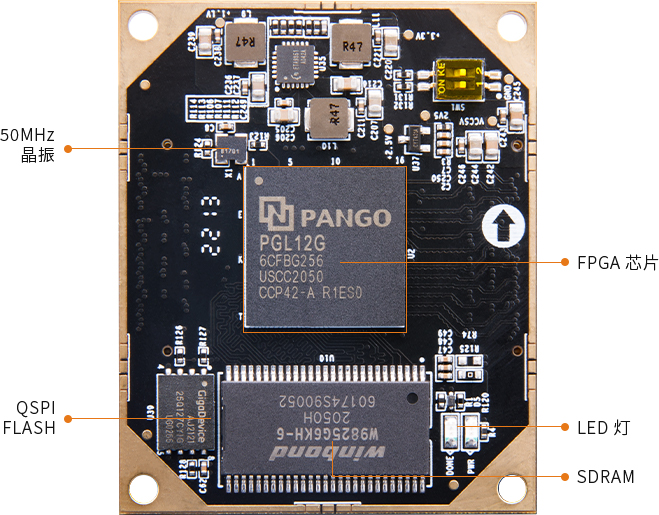

Interface and Function

QSPI Flash

1 x 64Mbit QSPI FLASH, Used for FPGA Configuration File and User Data Storage

Crystal Oscillator

50 Mhz Provide Reference Input Clock for FPGA

SDRAM

256Mbit(16M*16bit), 16bit

LED

2 red LED lights, 1 power indicator light, 1 LED light

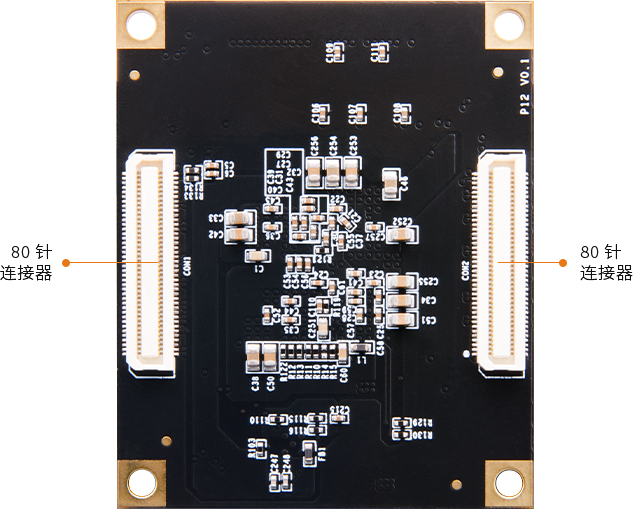

Expansion

Two 80-Pin inter board connectors and backplane connections



Power Supply Parameters

Voltage Input

+5V DC, Power Supply via Connector CON1



Package List

FPGA Core Board

1

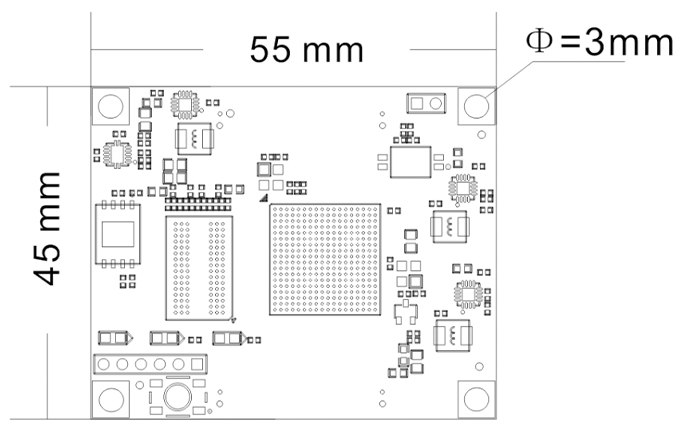

Structure Size

Size Dimension

55mm x 45mm x 6.4mm

Connector height

3.0mm

Number of Layers

8-Layer Core Board PCB
