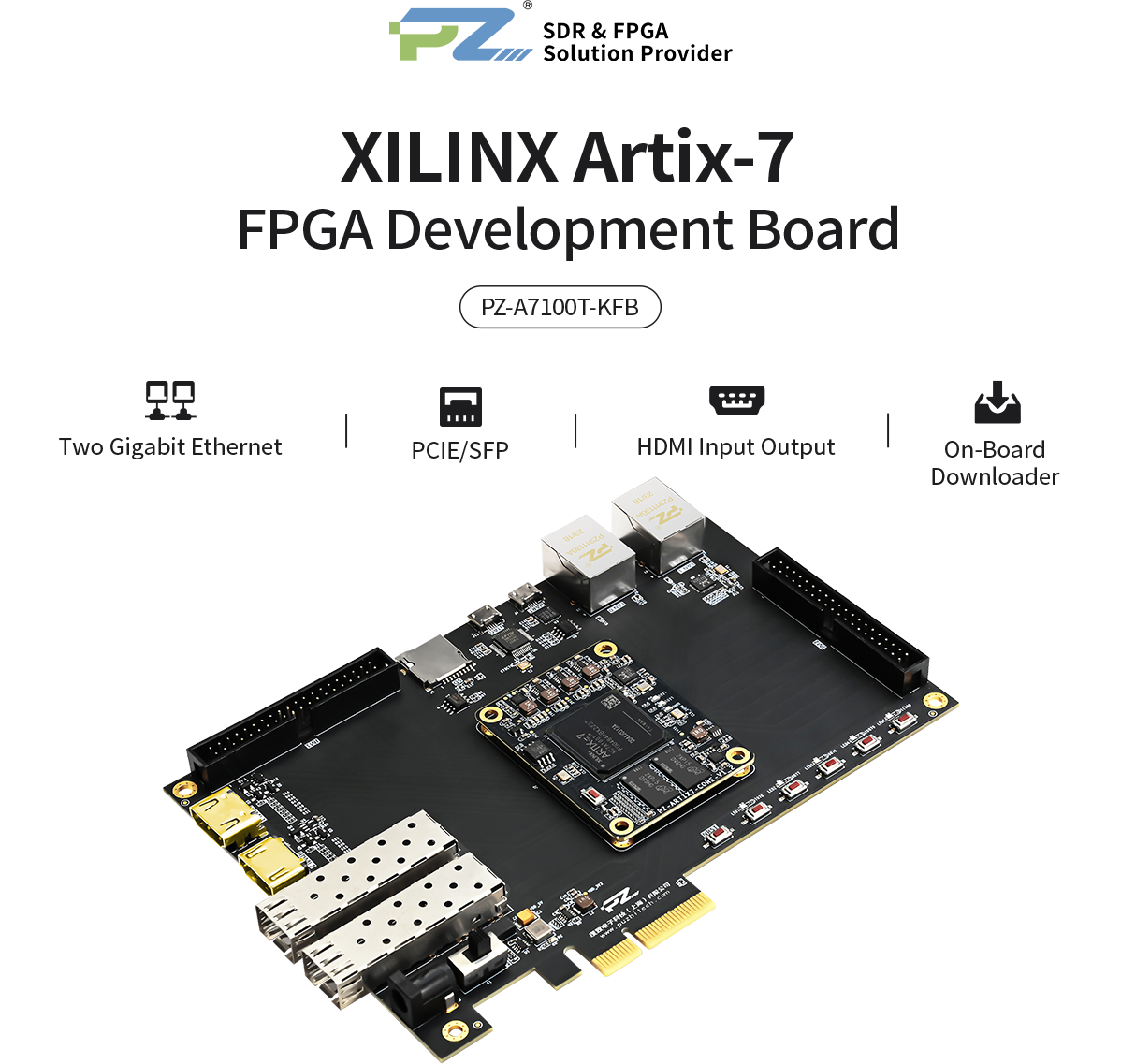

▶ Product Description

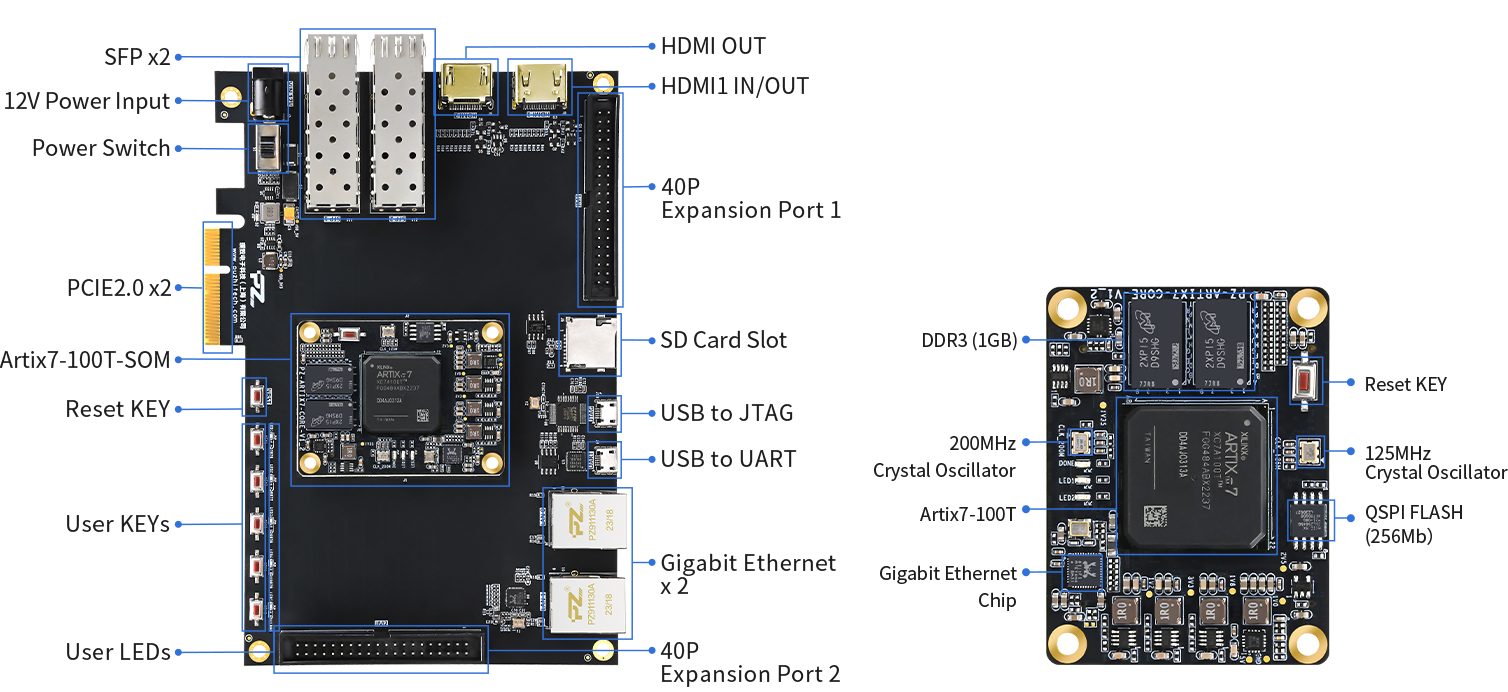

▶ Interface Function Display
▶ Product Parameters
Core Board Main Parameters
FPGA Dev. Board | PZ-A7100T-KFB |
FPGA Chip | XC7A100T-2FGG484I |
Speed Grade | 2 |
Chip Level | Industrial Grade（-40°C~+85°C） |
Logic Cells | 101K |
Slices | 15850 |
BLOCK RAM | 4860 |
DSP Slices | 240 |
DDR3 | 1GB |
QSPI FLASH | 256Mb |
Start-up Mode | JTAG/QSPI, The Default Boot Mode is QSPI |
User LED | 2 |
Reset KEY | 1 |
Number of GTP | 4 Pairs of TX/RX |
INumber of IO | 138 IOs |
Crystal Oscillator | 200MHz Differential Crystal for FPGA 125MHz Differential Crystal for the GT Transceiver Reference Clock |
Core Board Form Factors | 2.36 inch x 1.77 inch (60mm x 45mm) |
Interfaces and Function
JTAG Downloader | 1 |
UART | 1 |
SD Card Slot Interface | 1 |
Gigabit Ethernet | 2 |
HDMI | 1 HDMI Output/Input, 1 HDMI Output |
LED, KEY | 5 LEDs, 5 KEYs |
SFP Interface | 2 |
PCIE2.0 | 2 |
Voltage / Current | 12V/1A |
Board Form Factors | 6.77 inch x 4.57 inch (172mm x 116mm ) |
Technology | Black Matte. Immersion Gold Process |
Two 40Pin Expansion Port | 64 Single-ended/32 Differential Pairs Reserve one 40-pin 0.1 inch Expansion Port，to Connect Puzhi Modules (AD/DA, Camera, LCD)，Expansion Port including 5V power supply，3.3V power supply, 6 Ground, 32 IOs |

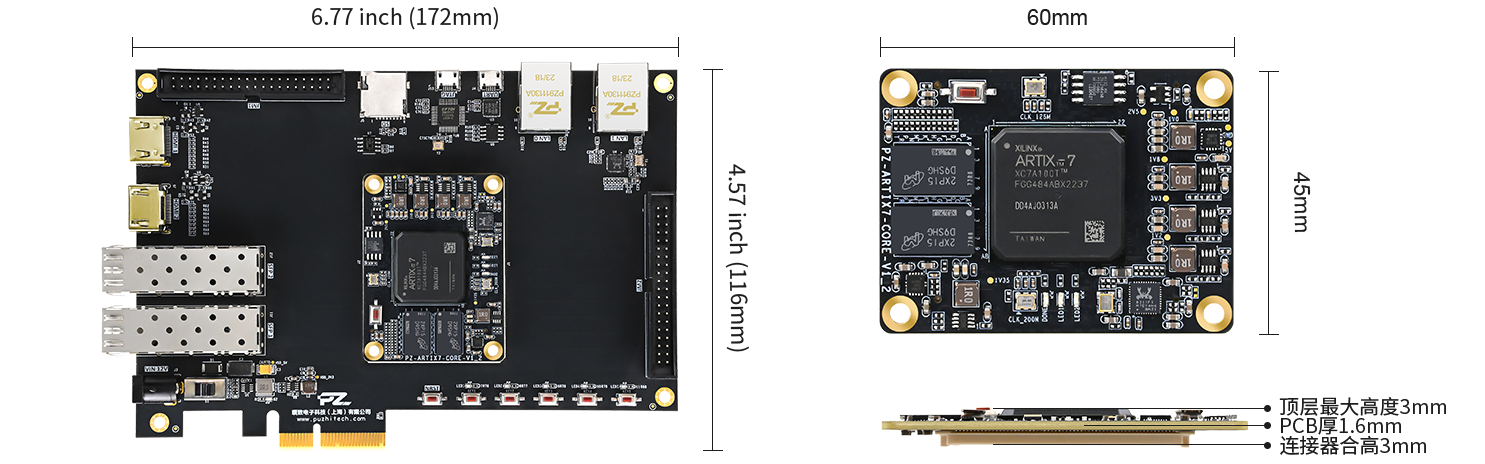

▶ Product Dimensions
▶ Demos Come with the Board
Contact Customer Service after Purchase Files Saved in Google Drive/ Yandex/ Dropbox
Demos Constantly Being Updated... ...
- 1
FPGA Logic Demos
- 01.
Vivado Installation
- 02.
FLASH Curing
- 03.
LED Flashing
- 04.
LED PWM Control
- 05.
Key Demos
- 06.
FPGA on-chip RAM Read and Write
- 07.
FPGA on-chip ROM Read and Write
- 08.
FPGA on-chip PLL Configuration
- 09.
FPGA on-chip FIFO Read and Write
- 10.
FPGA side DDR3 Control Read and Write
- 11.
I2C Read and Write E2PROM
- 12.
Uart Transceiver
- 13.
SD Card Read and Write
- 14.
HDMI Output Testing Picture
- 15.
HDMI Output Picture
- 16.
SD Card Reads BMP Picture HDMI Display
- 17.
HDMI Video Input Output Loopback Demos
- 18.
AD-DA Conversion (200KSPS)
- 19.
LCD Colour Bar Display
- 20.
LCD Output Picture
- 21.
SD Card Reads BMP Picture LCD Display
- 22.
Binocular Camera Output with HDMI Display
- 23.
Gigabit UDP Based on RTL8211
- 24.
SFP Bit Error Ratio Demos
- 25.
PCIE Speed Test
- 26.
Aurora Communication
- 01.
- 2
Microblaze Parts
- 01.
Microblaze LED
- 02.
Microblaze Uart
- 03.
Microblaze GPIO Interrupt
- 04.
Microblaze Timer Interrupt
- 05.
Microblaze DMA LOOP
- 06.
Microblaze XADC
- 07.
Microblaze Lwip TCP loop
- 01.
- 3
PCIE Topics
- 01.
PCIE Read/Write Speed Test
- 02.
PCIE DDR Cache Interrupt
- 03.
PCIE GPIO Control
- 04.
PCIE HDMI Output Experiment
- 05.
PCIE Monocular OV5640 Image Experiment
- 01.

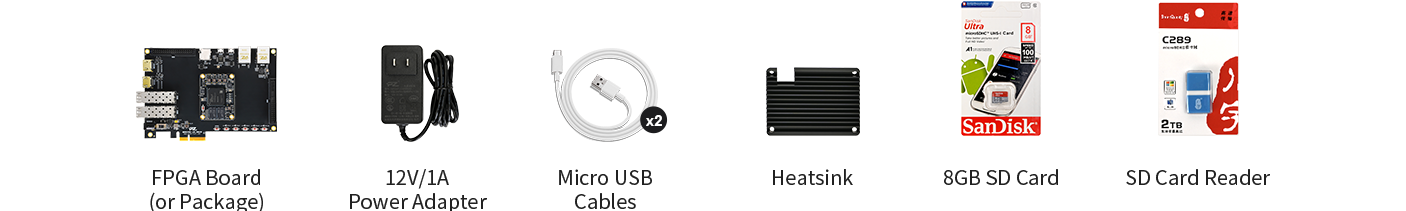

▶ Standard Delivery List

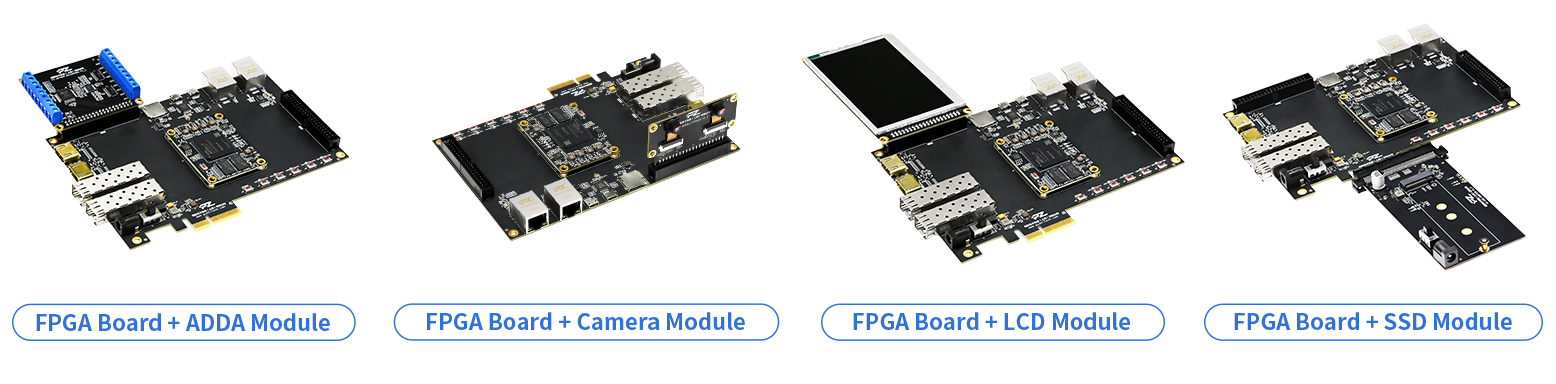

▶ Solution Display
▶ Documentations and Data
제품 배송시 관련 문서 및 자료들을 주문자 이메일로 보내 드립니다.관련 상품
배송안내
● 이니프로에서 판매하는 모든 제품은 이니프로에서 통관 처리후 우체국 택배로 배송됩니다.
● 국내재고가 있는 경우 결제일로부터 3~4 영업일 안에 배송됩니다.
● 국내재고가 없는 경우 배송에 결제일로부터 2주 정도 소요됩니다.
● 현재 국내재고가 있는지 확인하시려면 1:1 문의 게시판에 남겨주시거나 sales@inipro.net 으로 메일을 보내주시기 바랍니다.
● 제조사 재고가 부족하여 3주 안에 배송이 어려울 경우 메일로 안내해 드리니 참고하시기 바랍니다.
교환 및 반품안내
● 본 상품은 해외 재고 상품으로 기본적으로 교환 및 반품 처리가 어렵습니다.
● 상품에 따라 교환 및 반품 처리가 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.
환불안내
● 본 상품은 해외 재고 상품으로 기본적으로 환불 처리가 어렵습니다.
● 상품에 따라 환불이 가능한 경우 비용이 수반되며 이니프로 고객센터에 연락하여 처리하시기 바랍니다.

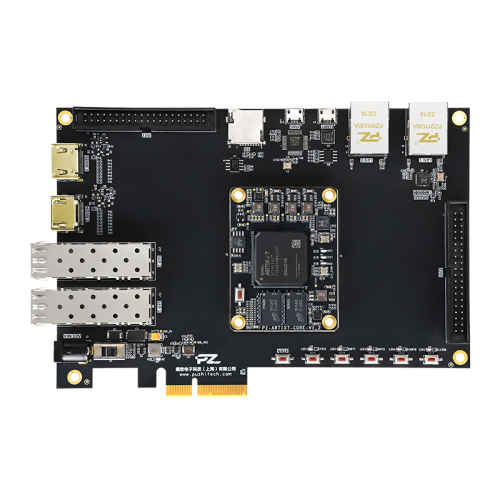

이미지 확대보기PZ-A7100T-KFB
